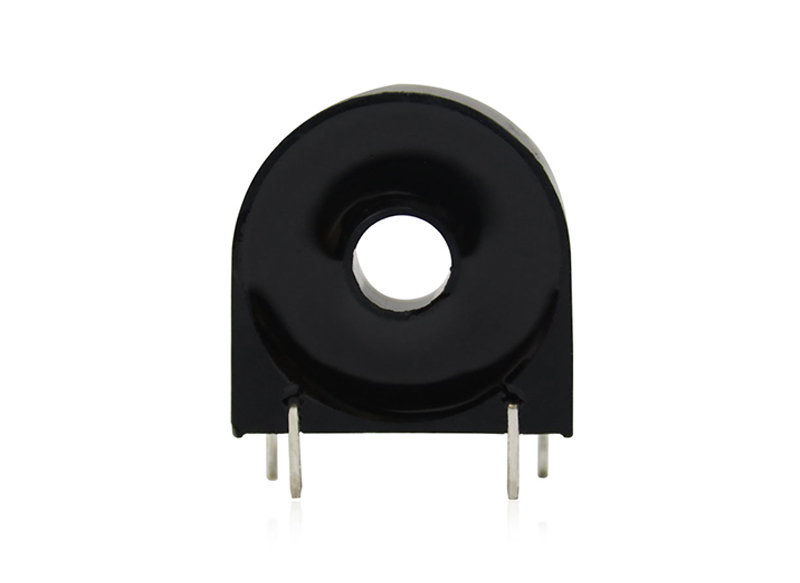

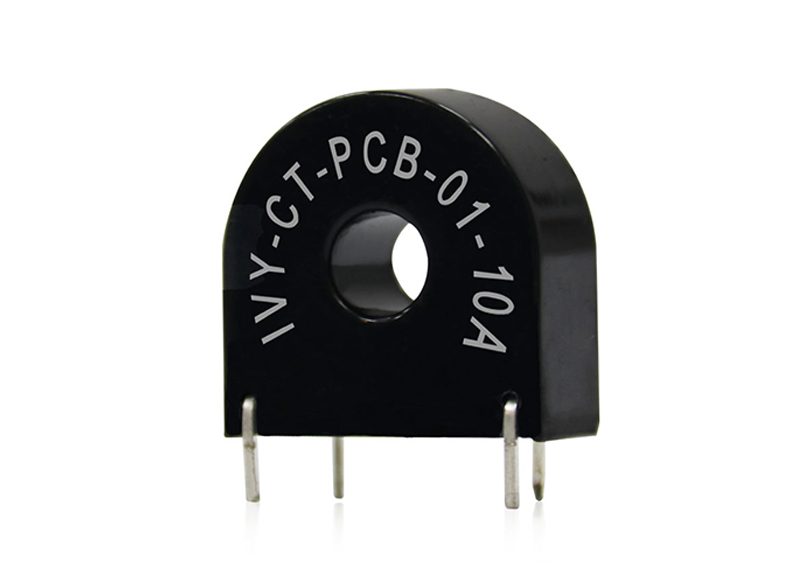

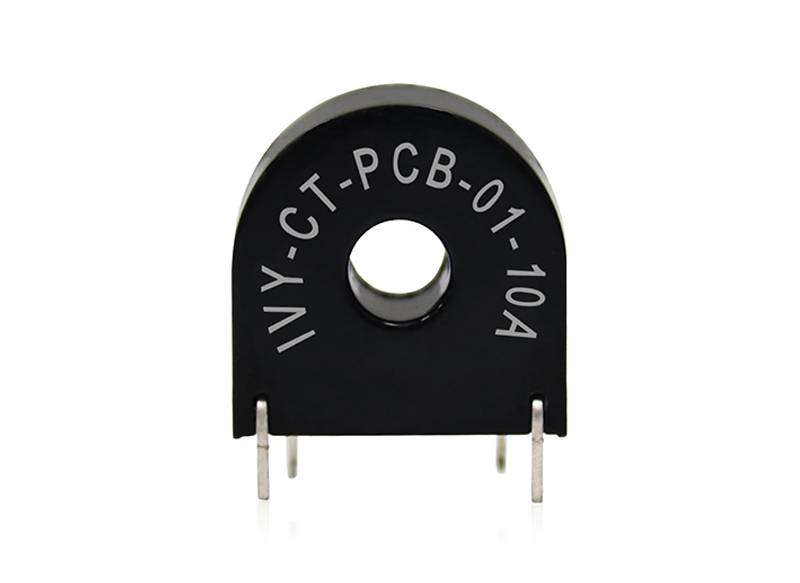

Высокоточный трансформатор тока 60А 2000:1 для монтажа на печатную плату
Это компактный трансформатор тока с небольшими размерами и конструкцией печатной платы, низкой стоимостью, высокой точностью и простотой монтажа. Этот широкий ассортимент ТТ с соотношением 2000: 1 доступен с номинальным током от 1 А до 60 А в полностью герметичных корпусах для монтажа на печатную плату. Приложения включают в себя интеллектуальный счетчик, зарядку EV, датчик мощности и другие устройства контроля мощности и энергопотребления.
Заказ информации
Primary Current（A） | Secondary Current（mA） | Resistance Rb （Ω） | Maximum Current（A） | Class | Frequency | ||||
1 | 0.5 | 10 | 60 | 0.1 | 50-60 Hz | ||||
Class | Current Error ±（%） | Phase Error ±(＇) | |||||||
0.1 | 0.01In | 0.05In | 0.01In | 0.05In | 0.2In | 1In | 2In | 3In | Imax |
0.2 | 0.1 | 15 | 8 | 5 | 5 | 8 | 5 | 5 | |
Особенности продукта
Низкий профиль, компактный размер, полностью герметичный корпус из эпоксидной смолы.
Тип монтажа на печатной плате, простота установки.
Широкий диапазон линейности выходного тока и низкая погрешность фазового сдвига.
Доступны спецификации заказчика.
Используется универсально и обладает хорошей взаимозаменяемостью.
Обзор продукции Porduct
1.Трансформатор тока также называется измерительным трансформатором, включая трансформатор тока и трансформатор напряжения.
2. Он используется для пропорционального преобразования высокого напряжения или большого тока в стандартное напряжение (100 В) или стандартный малый ток (5А или 1А, номинальное значение) для реализации миниатюризации и стандартизации измерительного прибора, защиты оборудования и средств автоматического управления.
3.Трансформатор тока также может быть использован для отключения высоковольтной системы для обеспечения безопасности персонала и оборудования.
4. Это компактный трансформатор тока с небольшими размерами и конструкцией печатной платы, низкой стоимостью, высокой точностью и простотой монтажа. Этот широкий ассортимент ТТ с соотношением 2000: 1 доступен с номинальным током от 1 А до 60 А в полностью герметичных корпусах для монтажа на печатную плату. Приложения включают в себя интеллектуальный счетчик, зарядку EV, датчик мощности и другие устройства контроля мощности и энергопотребления.
Технические параметры
Rated input current | 1（60）A | Load Resistance | 10Ω |
Rated output current | 0.5mA | Isolation withstand voltage | 4000VAC |
Coil Turns | 2000 | Frequency Range | 50~60Hz |
Accuracy class | 0.1 | Operating temperature | -40℃~80℃ |
Maximum current | 60A | Insulation resistance | ≥1GΩ |

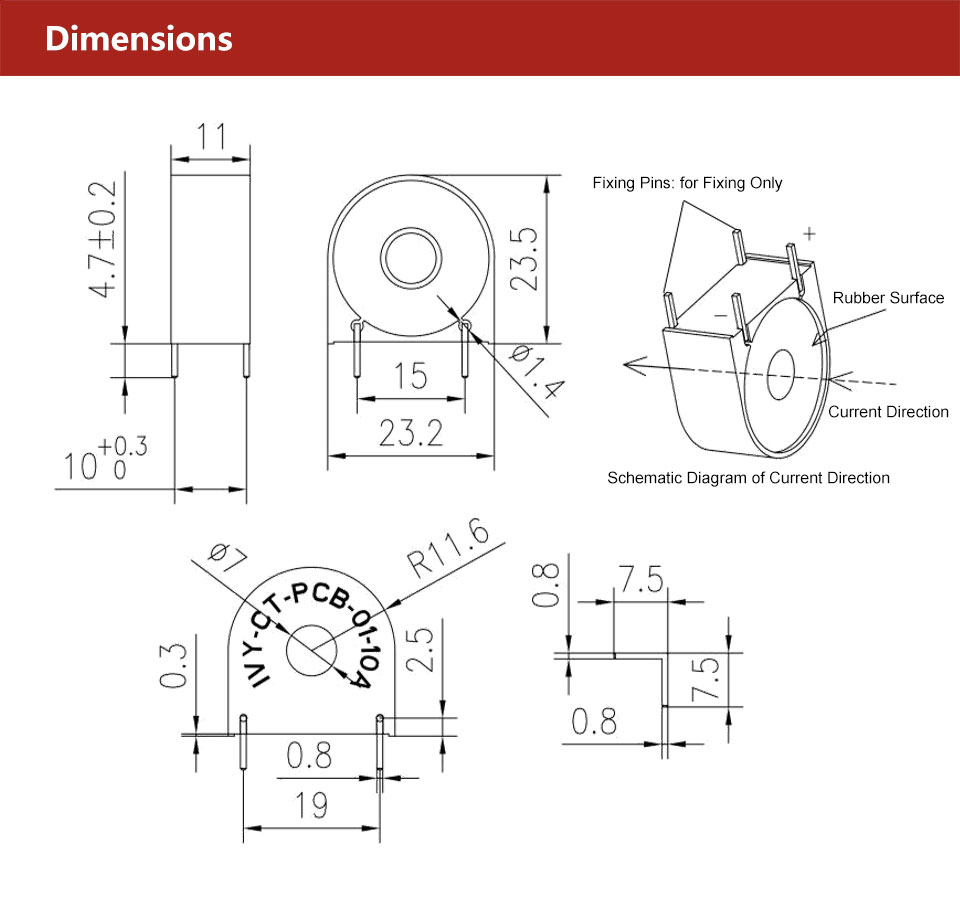

Измерение продукта
Применение на производстве
Учёт и мониторинг электроэнергии
Промышленный контроль
Базовые станции связи
Новые зарядные станции
Приложение для отбора проб
