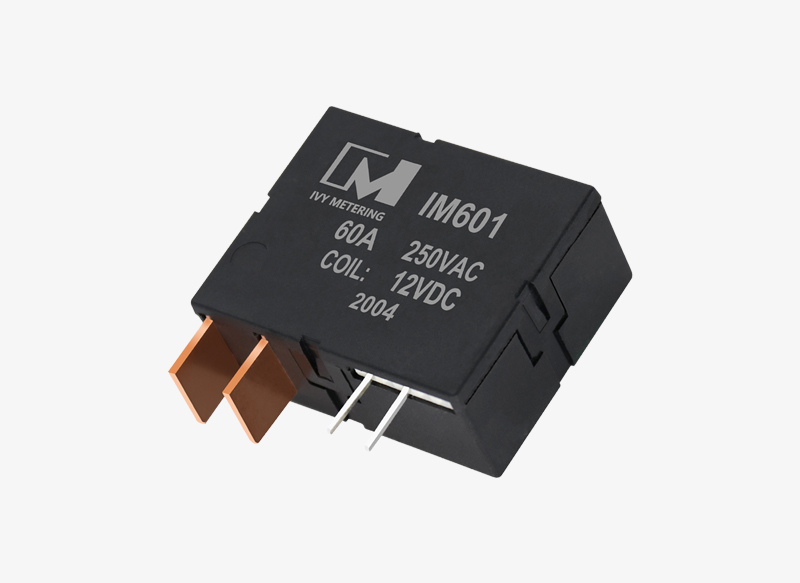

Реле 60 А для зарядного устройства EVSE
Реле с фиксацией питания переменного тока IVY Metering IM601 разработаны для обеспечения высокой мощности переключения, низкого сопротивления контактов и устойчивости к вибрации. Реле IM601 имеет импульсную выдерживаемую напряжение 4 кВ, переключающее напряжение 250 В переменного тока и напряжение катушки 12 В постоянного тока. Высокая магнитная удерживающая сила обеспечивает устойчивость к вибрации. Реле с фиксацией питания IM601 идеально подходит для использования в системах управления освещением, интеллектуальных счетчиках, фотоэлектрических инверторах и зарядных устройствах для электромобилей.

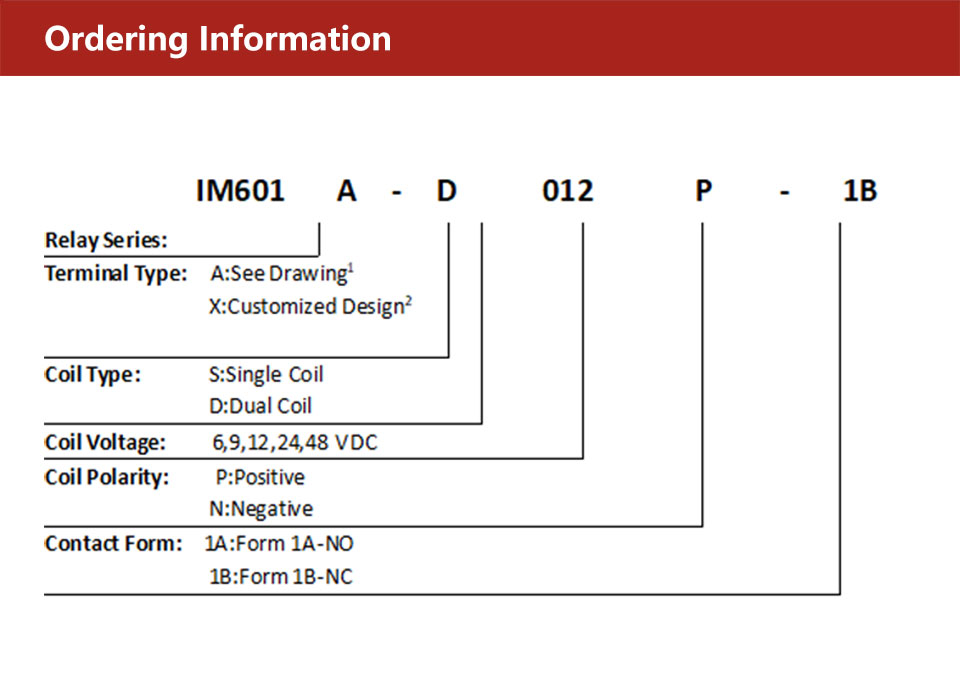

Заказ информации

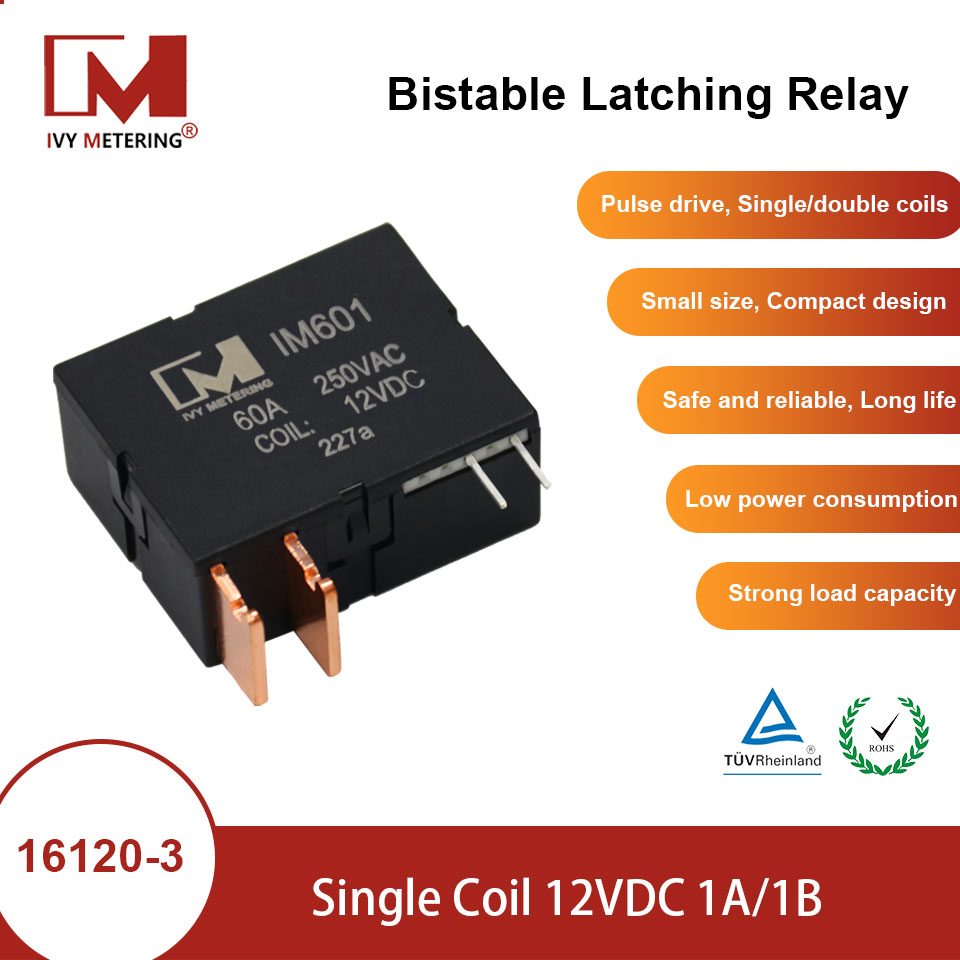

Особенности продукта
Возможность переключения контактов 60 А.
Требуется только импульсное возбуждение, как для одиночной, так и для двойной катушки.
Низкое энергопотребление, небольшие размеры и низкая стоимость.

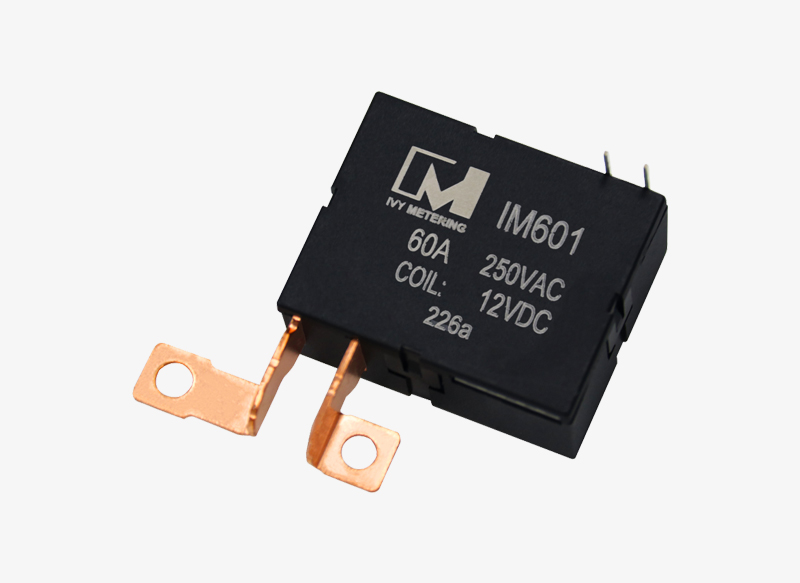

Возможна изготовка на заказ с гибким проводом и/или медными лентами и/или со встроенным шунтом.
Диэлектрическая прочность между катушкой и контактами 4 кВ.
Соответствует требованиям RoHS.
Габаритные размеры: (38*30*16,5) мм.
Обзор продукции Porduct
Реле с фиксацией питания переменного тока IVY Metering IM601 разработаны для обеспечения высокой мощности переключения, низкого сопротивления контактов и устойчивости к вибрации. Реле IM601 имеет импульсную выдерживаемую напряжение 4 кВ, переключающее напряжение 250 В переменного тока и напряжение катушки 12 В постоянного тока. Высокая магнитная удерживающая сила обеспечивает устойчивость к вибрации. Реле с фиксацией питания IM601 идеально подходит для использования в системах управления освещением, интеллектуальных счетчиках, фотоэлектрических инверторах и зарядных устройствах для электромобилей.
Технические параметры
Dimension（mm） | 38×30×16.5 | |
Weight ( g ) | ≈33g | |
Contact Arrangement | 1A/1B | |
Contact Material | AgSnO2 | |
Ambient Temperature | -40~+70℃ | |
Ambient Humidity | 45%~90%RH | |
Vibration | 10~55Hz,1.5mm(DA) | |
Nominal Voltage | 6~48VDC | |
Power Consumption | Single Coil:1.5W, Dual Coil:3W | |
Max. Switching Voltage | 250VAC | |
Max. Switching Current | 60A | |
Max. Switching Power | 15000 VA | |
Contact Resistance | ≦1mΩ | |
Insulation Resistance | 1000MΩ（DC 500V） | |
Dielectric Creepage | 10mm | |
Dielectric Strength | Across Open Contact | ＞1500VAC 1min |
Coil to Contact | ＞4000VAC 1min | |
Electrical Life | ＞10,000cycles | |
Mechanical Life | ＞100,000cycles | |
Picking-up & Release Time | ≦20ms | |
Pulse Duration | ≧100ms | |
Functional Shock Resistance | 10G | |
Destructive Shock Resistance | 100G | |

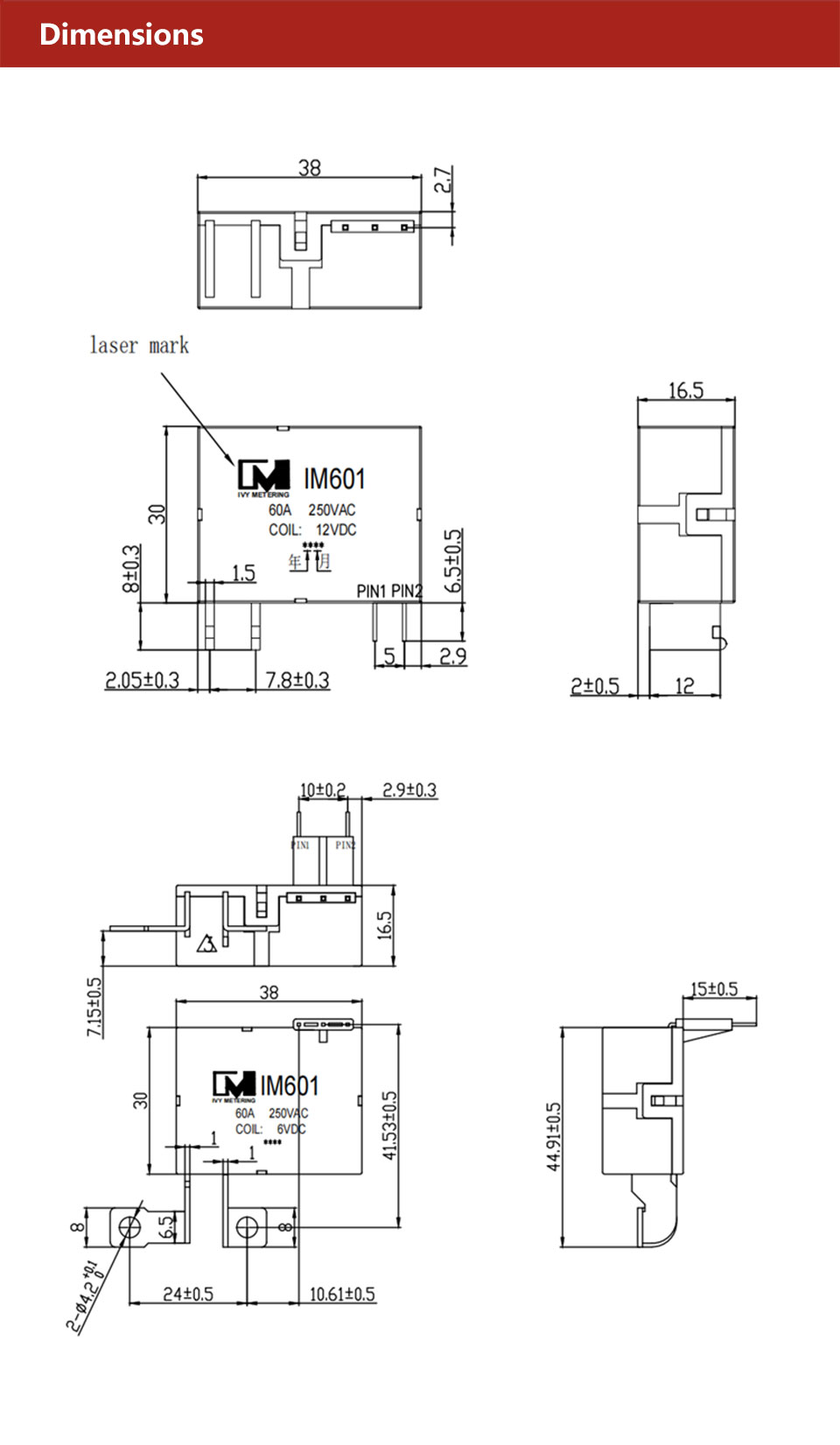

Размер продукта
Применение на производстве
Интеллектуальные счетчики
Управление освещением
Фотоэлектрические инверторы
Зарядные устройства для электромобилей
