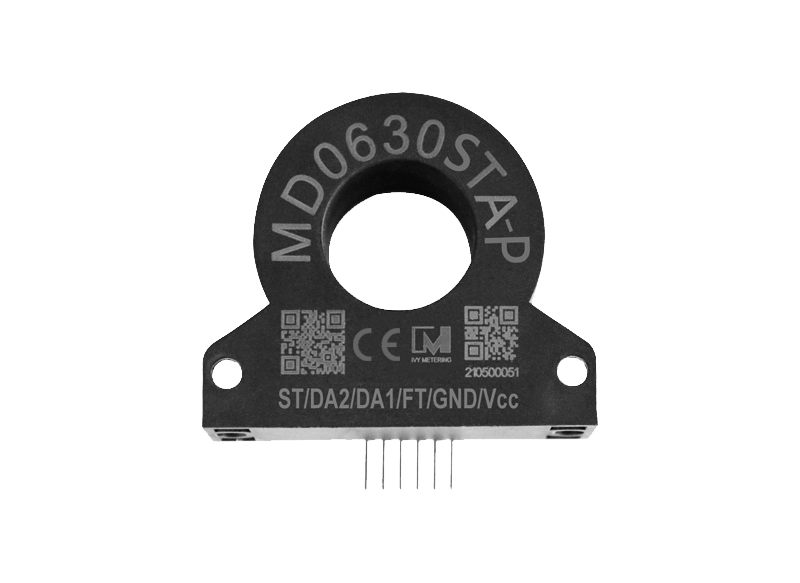

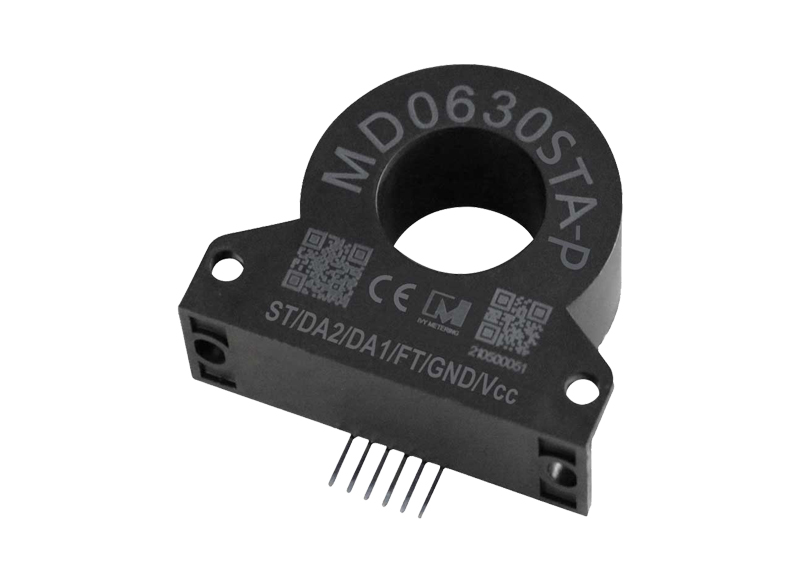

Датчик дифференциального тока EV RCM с защитой типа B
Датчик дифференциального тока IVY Metering MD0630STA-P специально разработан для зарядки электромобилей и обеспечивает чувствительность ко всем токам. Зарядка электромобилей с помощью стандартного зарядного устройства IC-CPD или настенного зарядного устройства требует использования устройств защиты от постоянного тока короткого замыкания во избежание поражения электрическим током. Установленные устройства защитного отключения типа А (УЗО) не способны определять и отключать постоянный ток короткого замыкания.

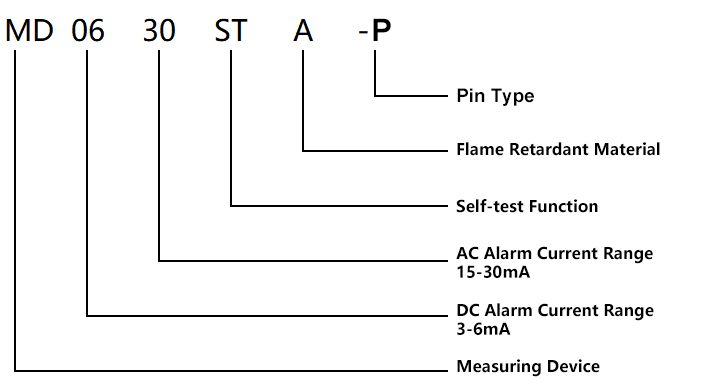

Заказ информации
Особенности продукта
Компактные размеры и занимаемая площадь позволяют интегрировать устройство в компактный IC-CPD.
Предотвращает опасные ситуации, связанные с постоянными токами короткого замыкания.
Защищает УЗО типа A от насыщения.
Экономит дорогостоящие УЗО типа B.
Чувствительность к переменному и постоянному току при низкой стоимости.
Защищает УЗО типа A от насыщения.
Функции самоконтроля и тестирования.
Прочная механическая конструкция.
Обзор продукции Porduct
Обнаружение дифференциального тока согласно IEC62752 или IEC62955
Диапазон частот: постоянный ток до 2 кГц
Ток нагрузки до 80 А ср. кв. (1 фаза) или 3 x 32 А ср. кв. (3 фазы)
Коммутационный выход: 6 мА постоянного тока и 30 мА переменного тока
Встроенные функции самоконтроля и тестирования
Варианты со сквозным открытием или со встроенными первичными проводниками
Диапазон дифференциального тока: 2–15 мА постоянного тока/3–100 мА переменного тока
Широко применяется в сложных условиях эксплуатации электронного оборудования
Датчик может сработать в случае опасных
электрических неисправностей (постоянного и переменного тока)
Технические параметры
Voltage | 12V±20% (Current about 12mA) |
Current | DC 2~15mA; AC 3~100mA |
Alarm Current Range | DC 3~6mA; AC 15~30mA |
Alarm Output | Open Collector |
Operation Temperature Range | -25~+80℃ |
Installation | PCB/Vertical Type |
Appearance | Plastic casing V0 |

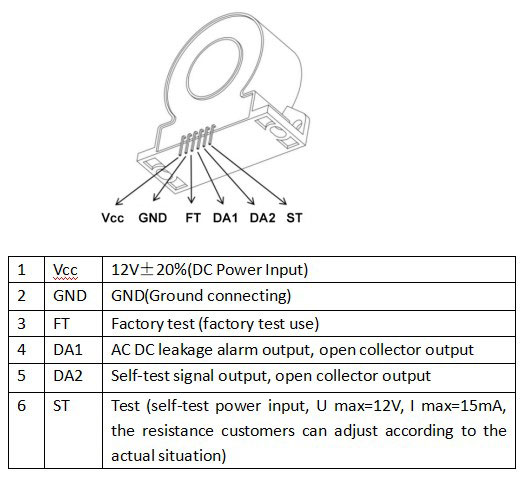

Приколоть кабеля
Применение на производстве
Соответствует требованиям IEC 62752 по испытанию остаточного тока, связанного с зарядкой, режим 2.
Соответствует требованиям IEC 62955 по испытанию остаточного тока, связанного с зарядкой RDC-PD, режим 3.
Соответствует основным требованиям GB/T22794, основанным на адаптации требований к испытаниям постоянного тока 6 мА.
Приложение для отбора проб
