90A 2-полюсное магнитное реле для счетчика энергии

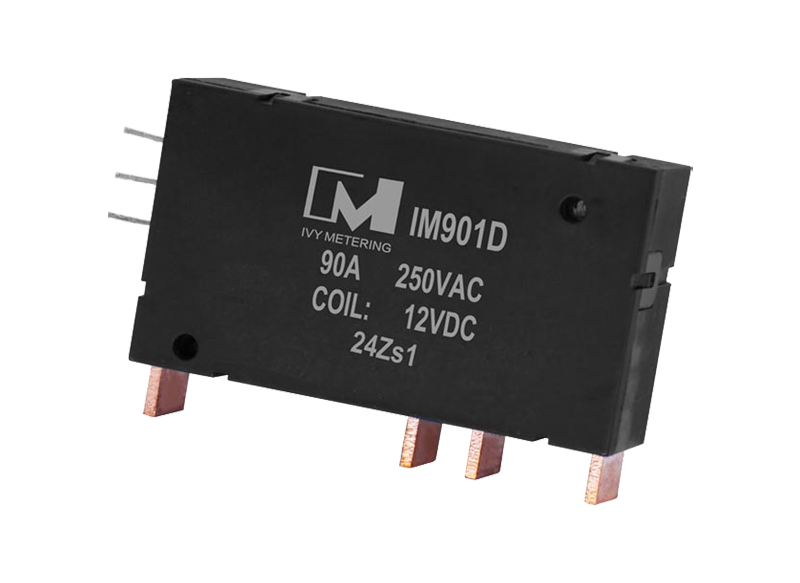

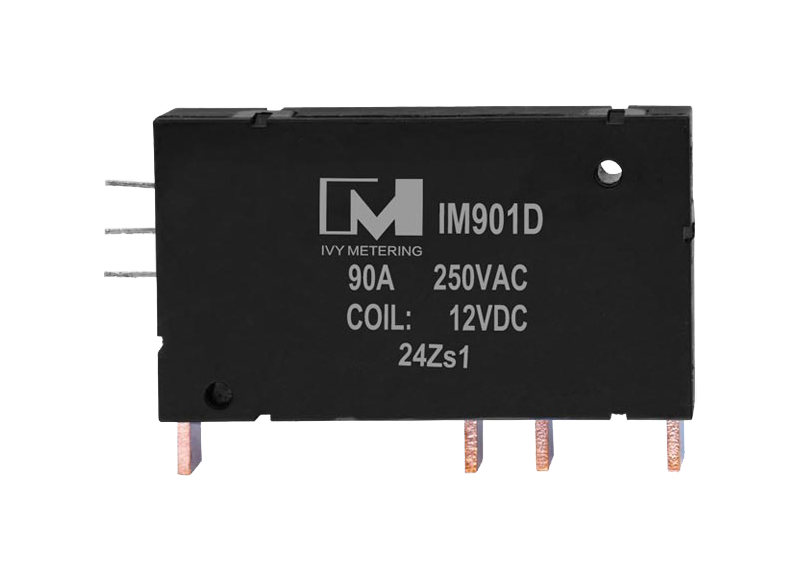

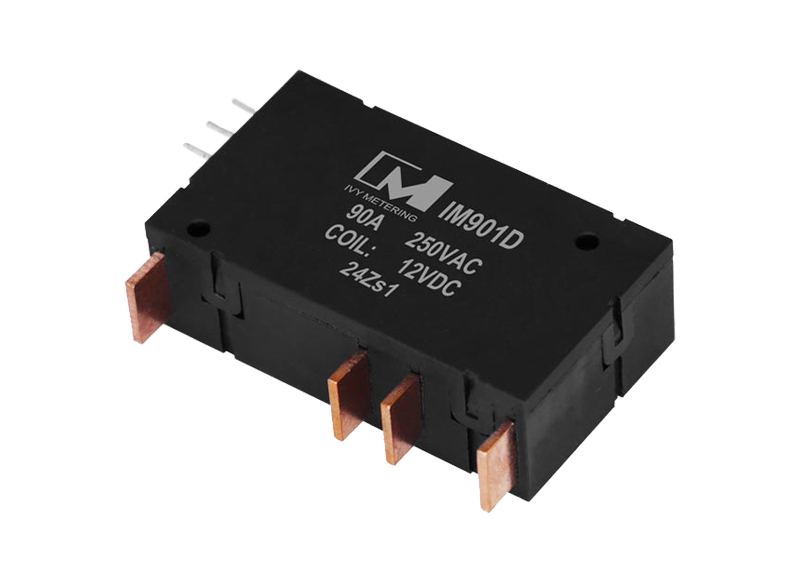

IM901D: Реле с блокировкой 90 А (Бистабильное реле)
Ещё меньше, но не менее мощное. Реле IM901D — это усовершенствованная версия серии двухполюсных реле IVY Metering. Благодаря своим выдающимся характеристикам и модульной конструкции поляризованные бистабильные реле охватывают широкий спектр функций управления электроэнергией, таких как управление нагрузкой, управление электроснабжением, предоплата и т. д.

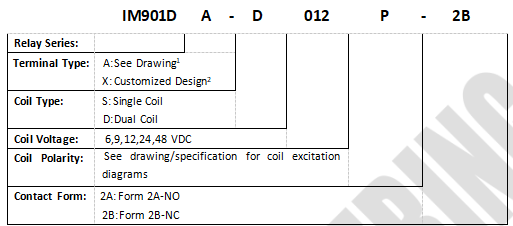

Заказ информации
Особенности продукта
Двухполюсное реле с магнитной блокировкой (тип PNNP)
Максимальная коммутационная способность контактов: 90 А, 250 В переменного тока
Соответствует IEC 62052-31:2020 UC2
Низкое сопротивление контактов
Малый размер, мгновенное включение и выключение
Возможны индивидуальные сборки с гибкими проводами и/или медными перемычками, и/или со встроенным шунтом
Требуется только импульсное возбуждение, как для одинарной, так и для двойной катушки
Оптимальное соотношение цены и качества
Обзор продукции Porduct
Компания IVY Metering специализируется на разработке и производстве высококачественных реле с блокировкой. Мы предлагаем линейку реле с блокировкой для однофазных, двухфазных и трёхфазных цепей. Наши реле соответствуют самым высоким отраслевым стандартам производительности и предлагают наилучшее соотношение цены и качества на рынке систем управления энергопотреблением. В частности, мы разработали инновационное реле с блокировкой выключателя двигателя. Реле с блокировкой IVY обладают широкими возможностями настройки благодаря различным вариантам расположения выводов, которые могут быть изготовлены в соответствии с потребностями заказчика. По специальному заказу могут быть включены шунты и трансформаторы тока.
Технические параметры
Rated Load | 90A 250VAC |
Contact Form | 2A/2B |
Contact Material | AgSnO2 |
Max. Switching Voltage | 250VAC |
Max. Switching Current | 90A |
Relay body size | 60*34.5*19mm |
Contact Resistance | ≤0.8mΩ(initial ,DC6~24V, 1A) |
Pick-up Time | ≤30ms |
Release Time | ≤30ms |
Electrical Endurance | 10000 Cycles |
Mechanical Endurance | 100000 Cycles |
Temp.Rise | ≤55K When Ambient 40℃ |
Weight | ≈ 80g(Excluding peripheral accessories) |
Габаритные размеры
Применение на производстве
1) Интеллектуальные счётчики: счётчики с IC-картами, предоплаченные счётчики, однофазные счётчики, трёхфазные счётчики.
2) Компенсация реактивной мощности: синхронный выключатель, композитный выключатель, интеллектуальный конденсатор.
3) Интеллектуальное управление: умный дом, управление уличным освещением на солнечных батареях, автоматическое оборудование и т. д.
4) Новая энергия: зарядное устройство для электромобиля, фотоэлектрический инвертор
Приложение для отбора проб
