UC3 маленький размер однофазное моторное реле

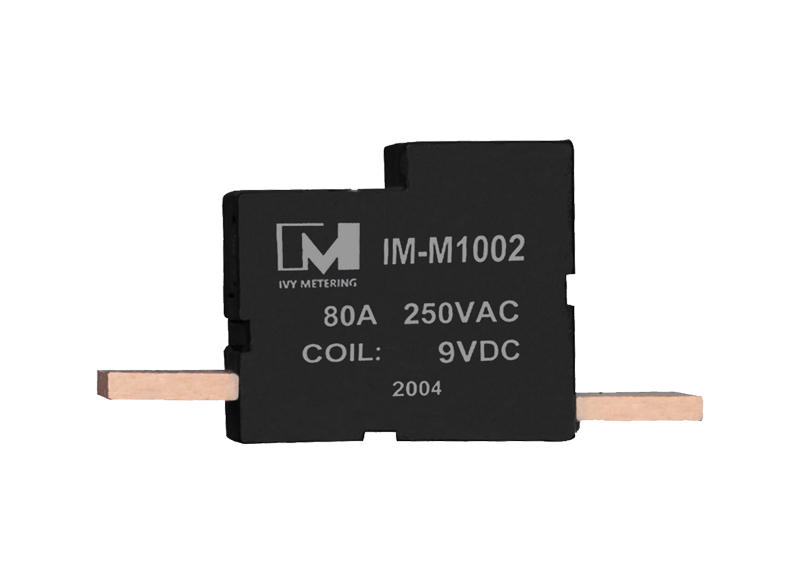

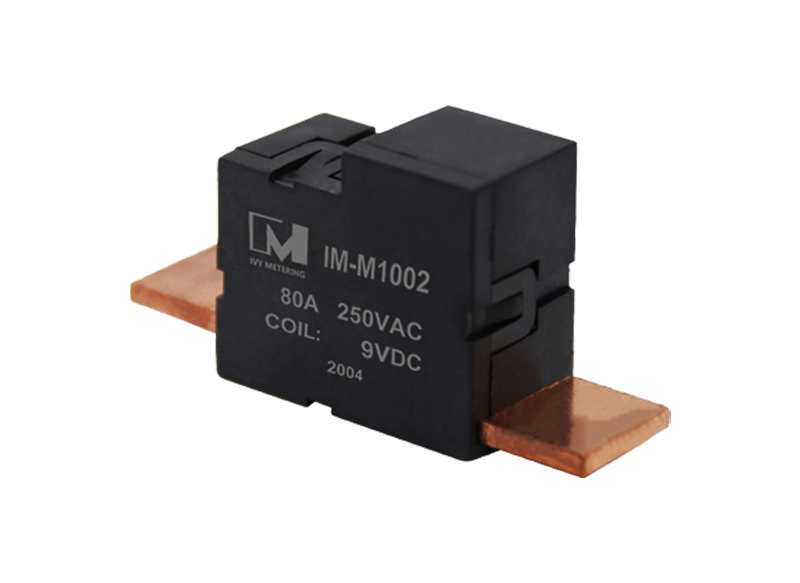

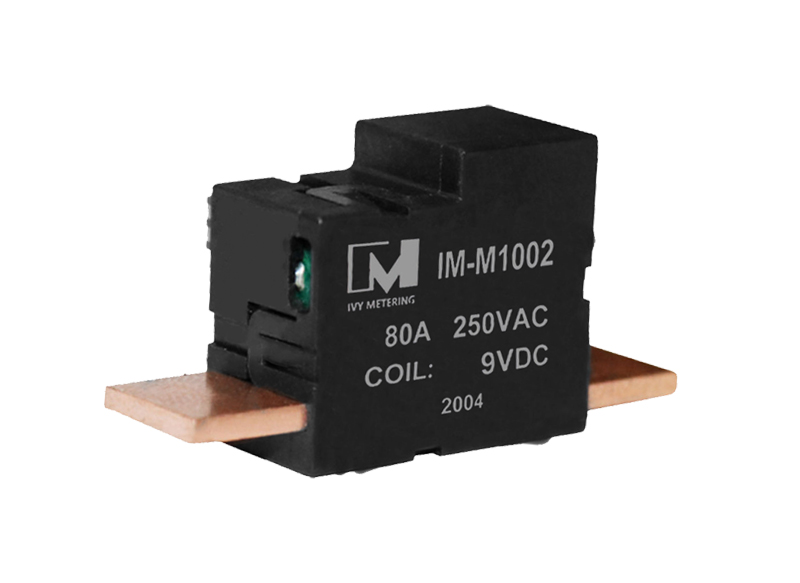

IM-M1002 — это однофазное реле с фиксацией, приводимое в действие двигателем, с нагрузочной способностью 80 А 250 В переменного тока. По сравнению с аналогичными реле с фиксацией на 80 А, IM-M1002 имеет устойчивость к постоянному магниту 500 мТл, что предотвращает нарушение контактов магнитными полями. Кроме того, его размер меньше.
Заказ информации
Dimension (mm) | 26.5*23.5*13.8 |
Weight | ≈40g |
Contact Form | 1A/1B |
Contact Material | AgSnO2 |
Ambient Temperature | -20~+55℃ |
Vibration | 1.5mm(DA),10 to 55Hz |
Shock | 1000m/s²,(100G) |
Power Consumption | ＜3W |
Rated Voltage | 9V |
Особенности продукта

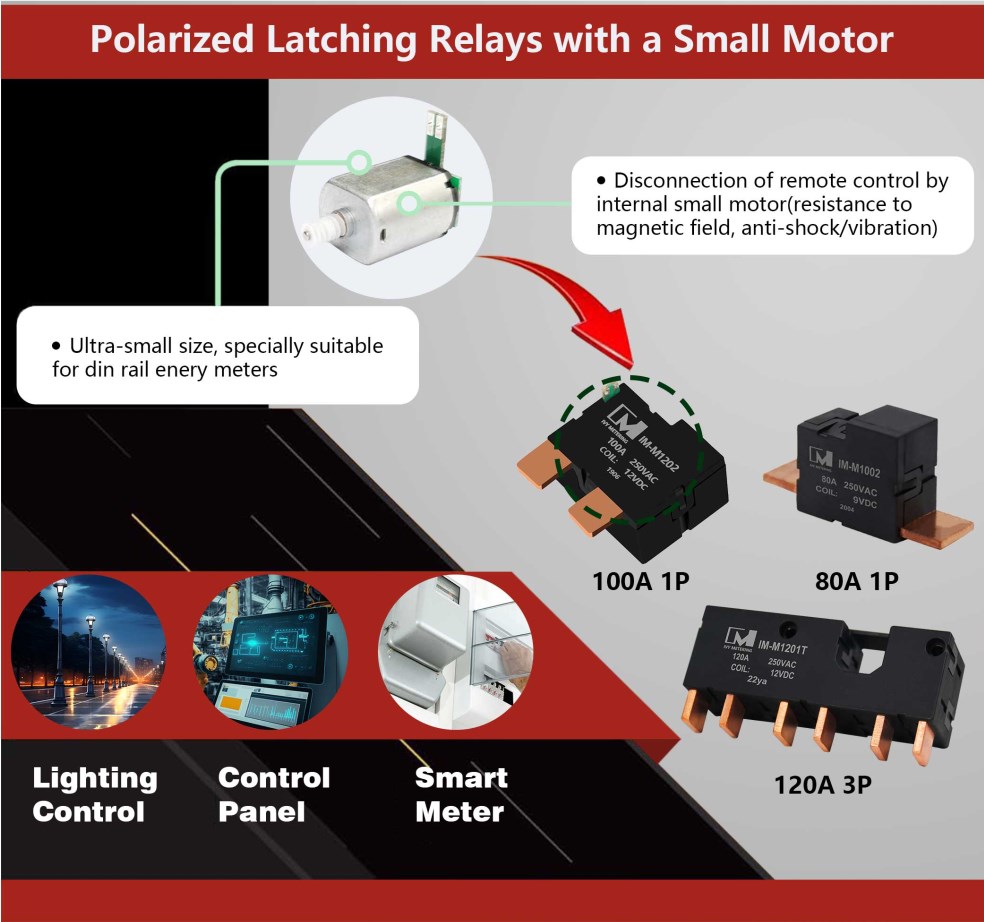

IM-M1002: 80A реле с защелкой, встроенное в небольшой двигатель
Форма контакта: 1A/B
Макс. ток переключения: 80A
Постоянная магнитная устойчивость до 500 мТл
Защита от перенапряжения 6 кА, электрическая прочность изоляции 4 кВ (между полюсами)
Компактная конструкция с размерами: 26.5*23.5*13.8 мм
Сертифицировано IEC62055-31 UC2/UC3 с патентом на внешний вид
Обзор продукции Porduct
Соответствует требованиям электросети по антимагнитному полю и электромагнитным помехам.
Сверхбольшая коммутационная мощность, компактный корпус
Сильная ударопрочность и вибростойкость.
Постоянная магнитная сила, стабильность, низкое энергопотребление
Низкое контактное сопротивление, низкое собственное энергопотребление, надежная работа
Могут быть предоставлены индивидуальные компоненты, включая гибкий провод и/или медную полосу, и/или шунт ТТ
Сертификация IEC62055-31 UC2/UC3, патент на внешний вид
Технические параметры
Basic Data | Dimension (mm) | 26.5*23.5*13.8 | |
Weight | ≈40g | ||
Contact Form | 1A/1B | ||
Contact Material | AgSnO2 | ||
Ambient Temperature | -20~+55℃ | ||
Vibration | 1.5mm(DA),10 to 55Hz | ||
Shock | 1000m/s²,(100G) | ||
Power Consumption | ＜3W | ||
Specifications Data | Rated Voltage | 9V | |
Max. Switching Current | 80A (250VAC) | ||
Surge Immunity | 6000A/10ms | ||
Motor Resistance | 14±2Ω | ||
Contact Voltage | 60mV | ||
Contact Resistance | ≦1.0mΩ | ||
Dielectric Strength | Micro-motor to contact | ＞4000VAC,50/60Hz,1 Min | |
Across open contacts | ＞2000VAC,50/60Hz,1 Min | ||
Electrical Endurance(120 cycles/H) | 5,000 Cycles | ||
Mechanical Endurance(3600 cycles/H) | 100,000 Cycles | ||
Pulse Time | Advise 30ms~40ms | ||
Pick-up Time (@9V) | ≦25ms | ||
Release Time (@9V) | ≦25ms | ||
Insulation Resistance | ≧1000MΩ（500VDC） | ||
Измерение продукта
Применение на производстве
1. Интеллектуальный счётчик: используется для реализации функции удалённого включения и выключения питания, а также для сохранения последнего состояния после выключения питания, что позволяет осуществлять удалённое считывание показаний счётчика и экономить электроэнергию.
2. Умный дом: используется для управления интеллектуальным освещением, интеллектуальными розетками, интеллектуальными шторами и другим оборудованием, обеспечивает удалённое управление и регулировку времени, а также снижает энергопотребление.
3. Промышленная автоматика: используется в различных промышленных системах автоматизации, таких как управление двигателями, клапанами, коммутация сигналов датчиков и т. д., для повышения автоматизации и надёжности оборудования.
4. Коммуникационное оборудование: используется для коммутации сигналов, антенн и т. д. для обеспечения стабильной работы системы связи.
5. Зарядное устройство для электромобилей: используется для быстрого отключения цепи для обеспечения безопасности зарядки.
Приложение для отбора проб
