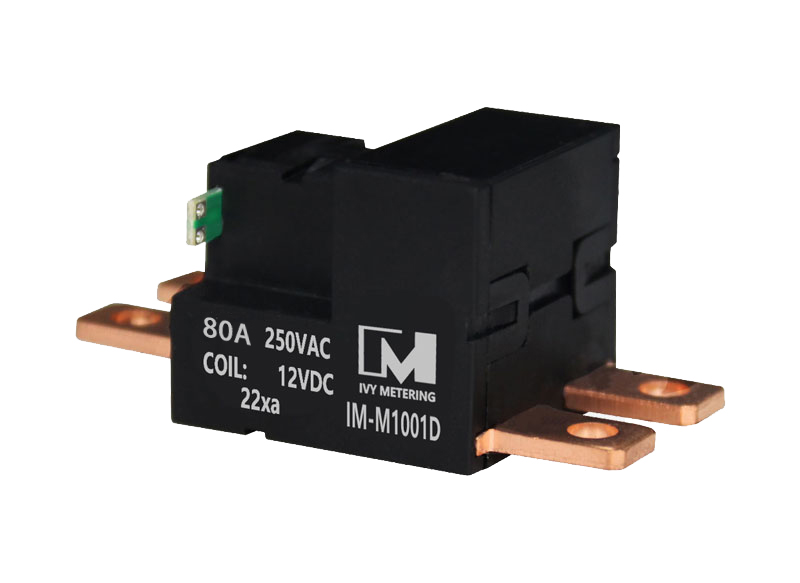

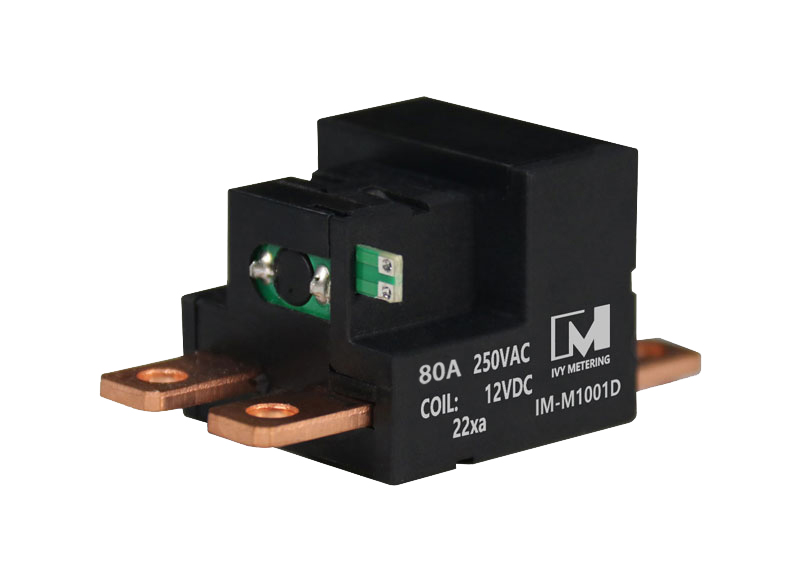

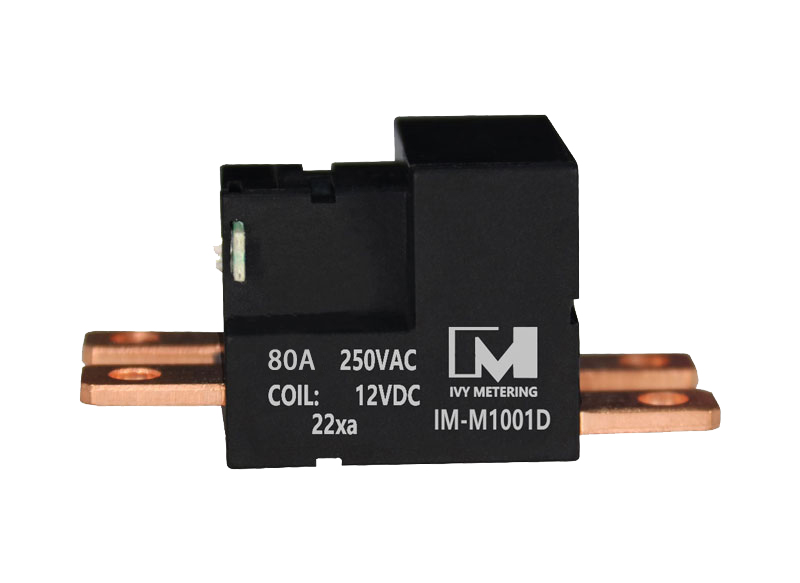

80A Малый размер двухфазный pеле с фиксацией
IM-M1001D — двухфазное реле с блокировкой, приводимое в действие двигателем, с нагрузочной способностью 80 А и напряжением 250 В переменного тока. По сравнению с аналогичными реле с блокировкой на 80 А, IM-M1001D имеет сопротивление постоянного магнита 500 мТл, что предотвращает повреждение контактов магнитными полями. Кроме того, оно имеет меньшие габариты.
Заказ информации
Contact Parameters | Contact Material | AgSnO2 |
Contact Arrangement | 2A/2B | |
Contact Resistance | ＜0.6mΩ（DC12V/1A） | |
Contact Load | 250VAC,80A | |
Max. Switching Current | 80A | |
Electrical Life | 10000 cycles | |
Mechanical Life | 80000 cycles |
Особенности продукта
IM-M1001D: 80A реле с защелкой, встроенное в небольшой двигатель
Форма контакта: 2A/B
Макс. ток переключения: 100A
Постоянная магнитная устойчивость до 500 мТл
Защита от перенапряжения 6 кА, электрическая прочность изоляции 4 кВ (между полюсами)
Компактная конструкция с размерами: 29*24.5*27.1 мм
Сертифицировано IEC62055-31 UC2/UC3 с патентом на внешний вид
Обзор продукции Porduct
Соответствует требованиям электросети по антимагнитному полю и электромагнитным помехам.
Сверхбольшая коммутационная мощность, компактный корпус
Сильная ударопрочность и вибростойкость.
Постоянная магнитная сила, стабильность, низкое энергопотребление
Низкое контактное сопротивление, низкое собственное энергопотребление, надежная работа
Могут быть предоставлены индивидуальные компоненты, включая гибкий провод и/или медную полосу, и/или шунт ТТ
Сертификация IEC62055-31 UC2/UC3, патент на внешний вид
Технические параметры
Basic Parameters | Dimension（mm） | 29×24.5×27.1 | |
Weight ( g ) | ≈36g | ||
Ambient Temperature | -45~+85℃ | ||
Contact Parameters | Contact Material | AgSnO2 | |
Contact Arrangement | 2A/2B | ||
Contact Resistance | ＜0.6mΩ（DC12V/1A） | ||
Contact Load | 250VAC,80A | ||
Max. Switching Current | 80A | ||
Electrical Life | 10000 cycles | ||
Mechanical Life | 80000 cycles | ||
Performance Parameters | Rated Voltage | 12V(Advise pulse width 60-80ms) | |
Max. Driving Voltage | 24V(Advise pulse width 20ms) | ||
Motor Resistance | 32(1±15%)Ω | ||
Vibration | 1.5mm(DA),10~ 50Hz | ||
Shock | 1000m/s²,(100g) | ||
Surge Current | 6000A/10ms | ||
Insulation Resistance | ＞1000MΩ（500VDC） | ||
Dielectric Strength | Motor to Contact | ＞4000VAC, 1min | |
Across Open Contact | ＞2000VAC, 1min | ||
Pole to Pole Contact | ＞4000VAC, 1min | ||
Picking-up Time | ≦40ms | ||
Release Time | ≦40ms | ||
Измерение продукта
Применение на производстве
1. Интеллектуальный счётчик: используется для реализации функции удалённого включения и выключения питания, а также для сохранения последнего состояния после выключения питания, что позволяет осуществлять удалённое считывание показаний счётчика и экономить электроэнергию.
2. Умный дом: используется для управления интеллектуальным освещением, интеллектуальными розетками, интеллектуальными шторами и другим оборудованием, обеспечивает удалённое управление и регулировку времени, а также снижает энергопотребление.
3. Промышленная автоматика: используется в различных промышленных системах автоматизации, таких как управление двигателями, клапанами, коммутация сигналов датчиков и т. д., для повышения автоматизации и надёжности оборудования.
4. Коммуникационное оборудование: используется для коммутации сигналов, антенн и т. д. для обеспечения стабильной работы системы связи.
5. Зарядное устройство для электромобилей: используется для быстрого отключения цепи для обеспечения безопасности зарядки.
