40А 12V 2-полюсное силовое реле DPST для EVSE
Коммутационные элементы переменного тока критически важны для безопасности на зарядных станциях. Ознакомьтесь с силовым реле IVY Metering, поддерживающим зарядную мощность до 22 кВт непосредственно на печатной плате. Ключевые компоненты включают реле IM-NE801A DPST-NO на 40 А и реле IM-SP401A SPST-NO на 32 А и 40 А, соответствующие стандартам IEC.

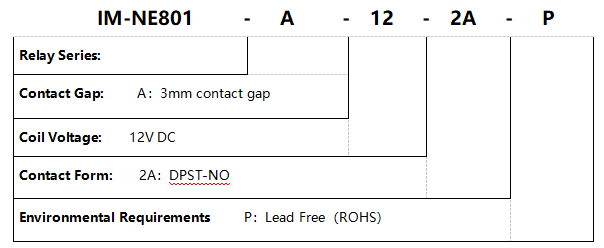

Заказ информации
Особенности продукта
Номинальная мощность контактов: 40 А, 277 В переменного тока
Тип монтажа: монтаж в отверстия на печатной плате
Конфигурация контактов: 2 типа А (DPST-NO)
Большой контактный зазор и изоляционное расстояние
Количество срабатываний: 50000 циклов при 32 А, 230 В, вкл.-выкл. 1:9 с
Категория сопротивления контактов/нагрузки: CC2
Низкий нагрев; герметичная конструкция для работы в суровых условиях.
Соответствует сертификации UL/TUV и стандарту IEC61810-1.
Высокая токовая нагрузка: выдерживает 3 перегрузки по току 1000 А в течение 1 мс
Обзор продукции Porduct

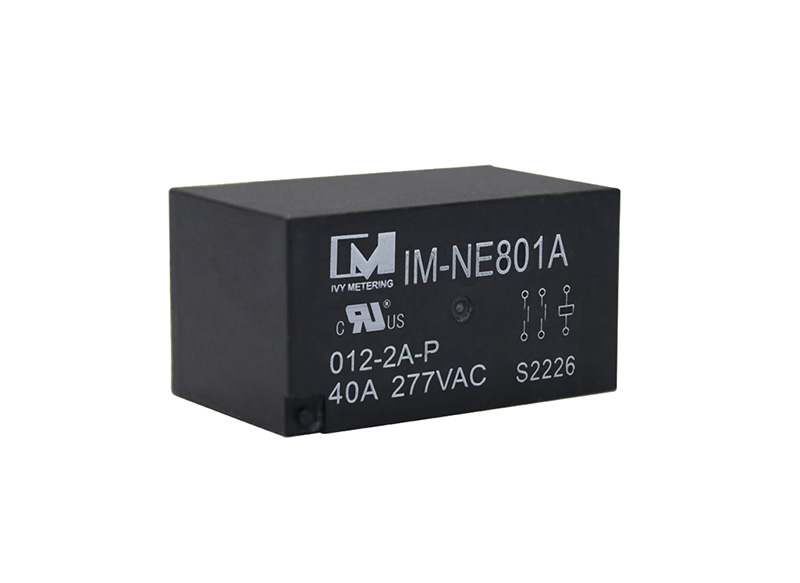

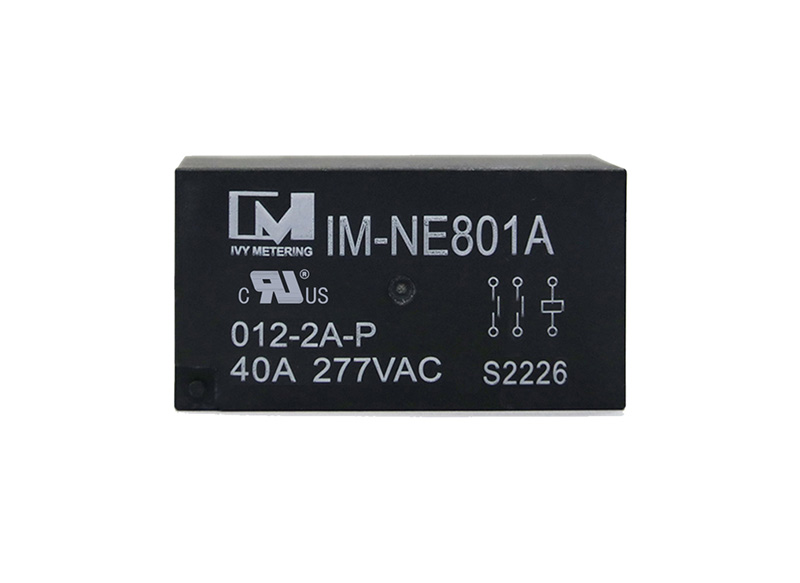

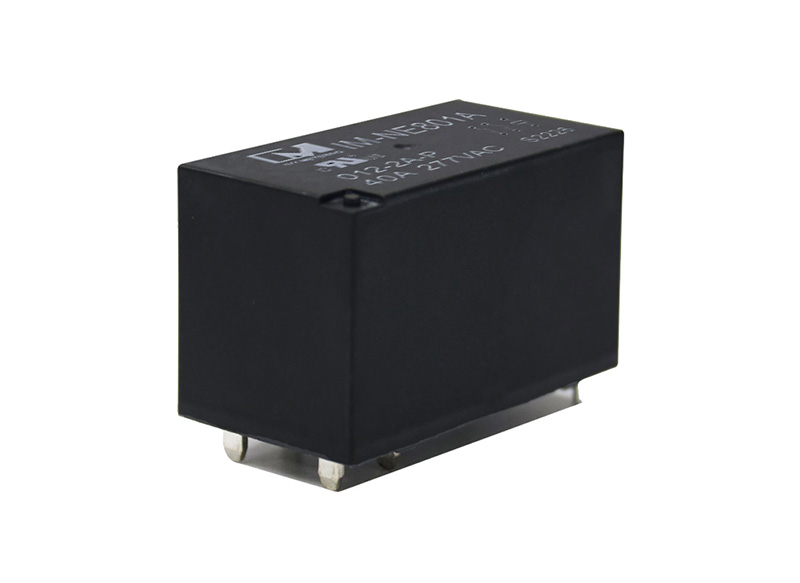

Компактное биполярное силовое реле IM-NE801A для печатной платы предназначено для коммутации в системах зарядки электромобилей. Реле отличается увеличенным зазором между контактами, улучшенной изоляцией, возможностью работы на большой высоте, низким нагревом и коммутируемыми токами до 40 А/277 В переменного тока. Его меньшие габариты по сравнению с двумя однополюсными реле с аналогичными номинальными токами повышают гибкость проектирования. Реле соответствует европейским и американским стандартам для инфраструктуры зарядки электромобилей, таким как IEC 61851 и UL 2231. Оно широко применяется в зарядных устройствах электромобилей, системах накопления энергии, источниках бесперебойного питания, солнечных инверторах, бытовой технике и промышленной автоматизации.
Технические параметры
| Dimension(mm) | 49×30×26.5 | |
| Weight ( g ) | ≈70g | |
| Contact Arrangement | 2A | |
| Contact Material | AgSnO2 | |
| Environment Temperature | Operation:-40℃~85℃ ; Storage:-40℃~125℃ | |
| Continuous Current | 40A | |
| Max. Switching Voltage | 277VAC | |
| Short-time Over-current | 1000A 1ms Three Times | |
| Initial Contact Resistance | 10mΩ (at 20A) | |
| Insulation Resistance | 100MΩ, at 500VDC, 50%RH | |
| Mechanical Endurance | 1×10^6 ops | |
| Electrical Endurance | 50000 ops@32A 230VAC on-off ratio 1s:9s 20000 ops@40A 230VAC on-off ratio 1s:4s | |
| Power Consumption | 1.8W/3.0W | |
| Rated Voltage | 12VDC/24VDC | |
| Pick-up Time | 30ms. typical | |
| Release Time | 10ms. typical | |
| Dielectric withstanding voltage | Across Open Contact | 801A: 4000VAC 1min |
| Coil to Contact | 4500VAC 1min | |
| Shock Resistance | 20g, 11ms | |
| Dielectric Strength | 500Vrms, 1 min | |
Применение на производстве
Зарядное устройство для электромобиля
ИБП
Солнечный инвертор
Бытовая техника
Промышленная автоматизация
Система накопления энергии
