120А 3-фазное реле с блокировкой для интеллектуального счетчика

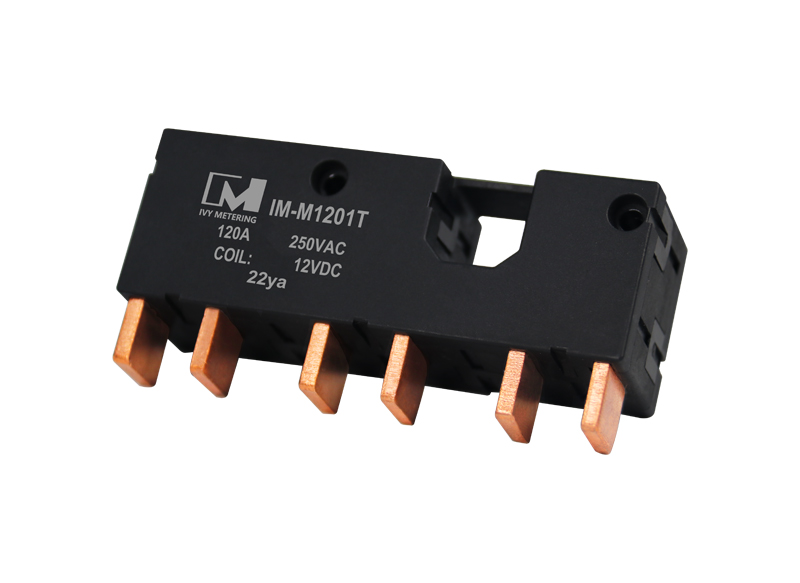

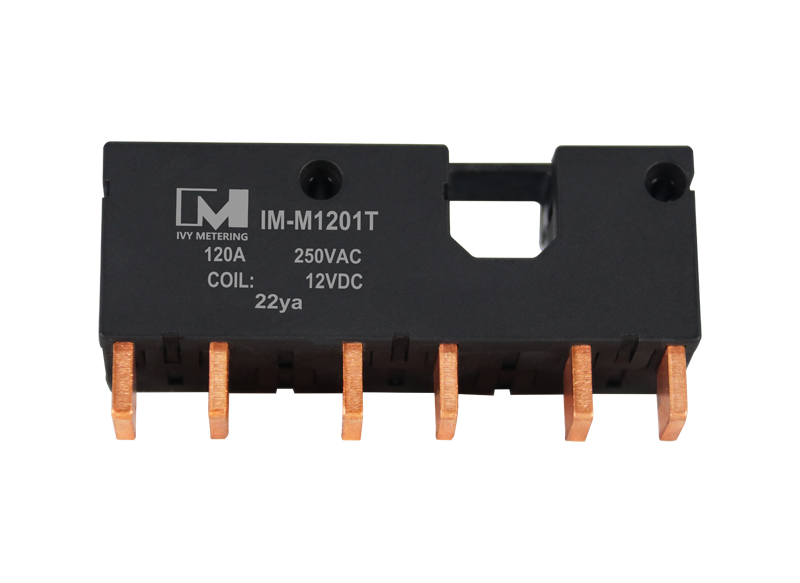

IM-M1201T — это мощное трёхфазное реле с блокировкой на 120 А с электроприводом, соответствующее требованиям инициативы «умных сетей» в электроэнергетике. Разработано для обеспечения высочайших электрических характеристик в компактном корпусе. Компактные реле используют инновационную технологию для точного переключения с низким сопротивлением контактов. Размыкающие реле обеспечивают защиту от несанкционированного доступа, предотвращая переключение под воздействием внешнего магнитного поля, а также обеспечивают безопасную работу электрооборудования.
Заказ информации
Особенности продукта
Коммутационная способность контактов 120 А
Низкое энергопотребление, электропривод
Высокая ударопрочность, высокая надежность
Выдерживаемое напряжение между контактами и катушкой 4 кВ
Экологически безопасная продукция (RoHS)
Соответствует IEC 62055-31, пункт UC 3
Малый размер: 79 мм × 28 мм × 25,5 мм
Стойкость к постоянному магнитному полю 500 мТл
Обзор продукции Porduct
Трёхфазное реле удержания, также называемое реле сильного тока или бистабильным реле, — это специальное реле, способное сохранять своё состояние после переключения, даже при отключении питания. Реле такого типа полезны в ситуациях, когда необходимо поддерживать состояние цепи без потребления энергии, например, в счётчиках предоплаты, распределительных шкафах и некоторых типах систем защиты двигателей.
Технические параметры
Basic parameters | Dimension（mm） | 79*28*25.5mm | ||
Contact parameters | Weight | ≈103g | ||
Ambient | -45~+85℃ | |||
Contact Material | AgSnO2 | |||
Contact Arrangement | 3A/3B | |||
Contact Resistance | ≤1.0mΩ | |||
Contact Load | 250VAC,120A | |||
Electrical Life | 32ΩMotor（Control voltage DC12~15V, rated resistive load） | ≧5000 cycles | ||
12ΩMotor（Control voltage DC12V, rated resistive load） | 10000 cycles | |||
Mechanical Life | Control Voltage（DC12V Contact no load or micro current load） | ≧50000 cycles | ||
Измерение продукта
Применение на производстве
Энергосистемы,
Промышленное управление,
Защита двигателя,
Предоплаченные счётчики электроэнергии.
Приложение для отбора проб
